На протяжении последнего времени большинство дизельных двигателей оборудуется турбонагнетателями. Этот узел дает возможность повысить тяговые параметры моторного агрегата вне зависимости от его рабочего объема. В сравнении с силовыми установками, обладающими базовым воздуховодом, наличие турбины позволяет улучшить технические характеристики.

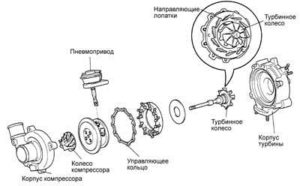

Агрегатные единицы турбинного оборудования
- Корпус
Состоит из частей турбины и компрессора, имеющих закругленную геометрическую форму. Крепеж турбины произведен к выхлопному коллектору. Оборудование наддува соединено с впускным трубопроводом. По причине высокотемпературной среды эксплуатации, турбинная корпусная деталь изготовлена из чугуна. Нагнетательный корпусной элемент отличается выполнением из алюминиевого материала. Подшипниковый корпусной блок оснащен смазочными каналами, связанными с системой смазки силовой установки.
- Ось в сборе с приводными лопастными органами
Данные комплектующие части называют картриджем. Компрессорная крыльчатка является съемным механизмом. Присутствующие грани обеспечивают технологический процесс. Вал посажен на подшипники скольжения и упорные элементы.
- Вакуумное предохранительное устройство
Защищает силовой агрегат и турбинные детали от возможных критических нагрузок путем регулирования рабочего пространства камеры турбомотора. Этот процесс называется изменением геометрических показателей механизма. Состоит с электропривода, штока и управляющих лопаток. При протекании рабочего цикла частота вращения крыльчаток может достигать высоких значений. На холостом режиме для стабильной работы двигателя необходимо повышать давление наддува. Поэтому датчик с сервоприводом производит регулировочные функции рабочих параметров.
- Компрессорный интеркулер
Представляет собой спиральную теплообменную конструкцию. Нагнетание воздушных потоков во впускную магистраль сопровождается их сжатием и возрастанием температурных показателей. Охлаждение кислорода перед осуществлением впуска значительно повышает эффективность протекания процессов в камере сгорания цилиндров мотора.
- Упорные и уплотнительные части
Принцип работы наддува автомобиля Рено Мастер.
Турбонагнетатель получает привод за счет использования энергии отработанных газов. Из цилиндров силового агрегата посредством выхлопного коллектора к турбине поступают газоподобные выхлопные массы. Они воздействуют на турбинный рабочий орган, приводя его в движение. Далее вращение передается на крыльчатку компрессора, выполняющего накачивание воздуха из воздухопровода к впускной магистрали. Перед попаданием в камеру сгорания, воздушный поток охлаждается в интеркулере. Нагнетаемая кислородная смесь проходит очистку от абразивных и нежелательных примесей во избежание поломок.
Сигналы некорректной работы механизма турбонаддува.
- Спад тяговых характеристик на разных режимах работы моторной установки;
- Увеличение расхода масляного и топливного материала;
- Густая консистенция и черный цвет отработанных газов;
- Возникновение шумовых эффектов различного характера, не присущих номинальной работоспособности;
Ремонт турбины Рено Мастер: некоторые неисправности турбокомпрессора
- Деформация либо разрушение граней крыльчаток;
- Загрязнение фильтра воздуховода;
Некачественная очистка приводит к воздействию абразива на нагнетательный лопаточный элемент, в результате происходит частичный износ ребер. Это вызывает утрату эффективности турбомотора и дисбаланс картриджа.
- Проблемы системы смазки.
Составляющие агрегатные единицы чувствительны к параметрам качества смазывающего материала.При низких характеристиках и несвоевременной замене масла наступает интенсивный износ комплектующих частей.
Это может поспособствовать потере исправного состояния всего узла и в случае ненадлежащего ухода потребуется ремонт турбины Рено Мастер.
Крыльчатка турбины может подвергаться образованию масляных отложений, ведущих к неравномерному распределению веса реберного органа. Это содействует возникновению радиальных люфтов.
Неудовлетворительное состояние смазочных каналов подшипниковой части приводит к резкому износу сопряженных деталей. Выработка посадочного места вала влияет на траекторию вращения лопастных частей. Данный эффект вызывает частичное взаимодействие с корпусом рабочей камеры. В итоге могут произойти изломы и искривление изначальной формы граней, выход из строя сальников и упорных шайб.
Положительные факторы применения турбонагнетателя.
-
- Улучшение общих динамических характеристик;
- Хорошие экологические параметры.
- Стабильное и сбалансированное функционирование двигателя;
- Экономное потребление топлива.
Достаточное количество кислорода способствует полному сжиганию дизельного материала.
Этот фактор значительно сокращает вместимость токсичных веществ в составе выхлопных газов;Профилактические мероприятия.
- применение регулярных технических обслуживаний в условиях сервисных станций;
- следовать рекомендациям по уходу за турбомотором производителя техники и сервисных специалистов;
При обнаружении любого рода сбоев в работе силового агрегата необходимо обращаться к квалифицированным сервисным мастерам авторизованного заведения технической помощи. К выбору автосервиса нужно отнестись серьезно.На рынке технических услуг имеются недобросовестные механики, предлагающие быстрое устранение неисправностей за низкую плату. В реальности клиента ждет обман, и отсутствие гарантийных обязательств на выполненный объем сомнительных работ.Такие заведения работают с сезонной периодичностью и с отсутствием документов, подтверждающих подобную деятельность. Это делает невозможным привлечь к ответственности людей, оказавших неудовлетворительные технические работы.
Официальные автосервисы имеют высокий градус доверия среди владельцев транспортных средств и современное материально-техническое оснащение.
